Guia Completo de Canais para FPV de 5.8GHz: Tabela de Referência para Sistemas Analógicos e Digitais

Ah, os drones FPV! Esses pequenos zumbidores maravilhosos que nos transformam em pilotos de caça de Star Wars. Mas, para um voo épico e sem interferências, conhecer bem o funcionamento dos canais de 5.8GHz é essencial. Com mais de 100 canais no espectro, entre sistemas analógicos e digitais, saber escolher o canal certo é como encontrar a joia da coroa no mundo do FPV. Então, vamos explorar essa frequência e evitar dores de cabeça no seu voo!

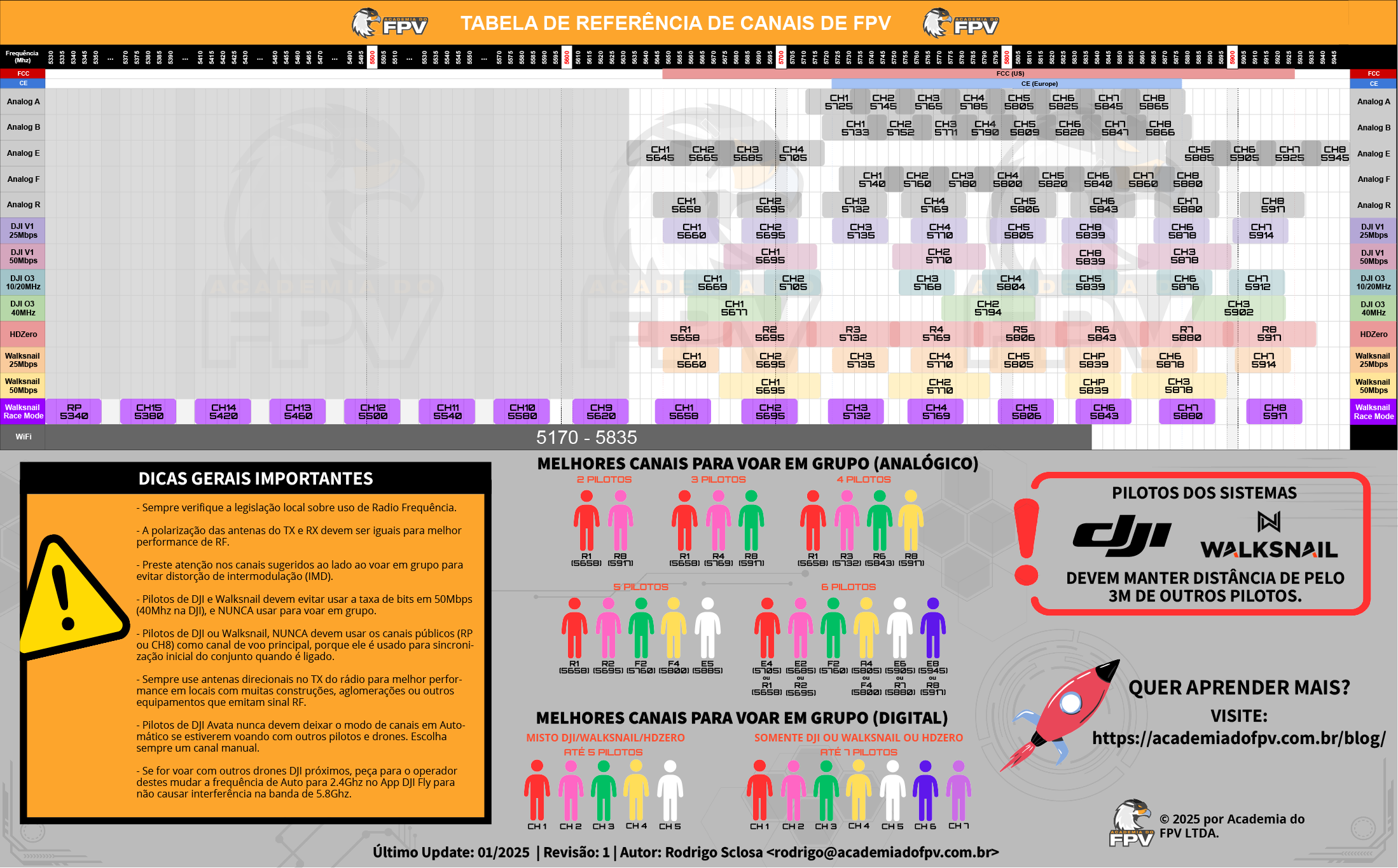

Tabela de Canais de 5.8GHz: Digital vs Analógico

Cada sistema de vídeo utiliza uma largura de banda de alguns Mhz entre os canais para irradiar o sinal RF, sendo:

• Analógico de 5.8GHz: 30MHz
• DJI/Walksnail 25mbps: 20MHz
• DJI/Walksnail 50mbps: 40MHz
• Walksnail Race Mode: 20Mhz
• HDZero: 27MHz

Saber onde os canais estão localizados no espectro de frequência de 5,8 GHz, a largura de banda do canal e quanta separação há entre os canais pode ajudar a evitar interferência de vídeo.

Faça download em PDF dessa tabela clicando neste link.

Sistemas Analógicos de FPV

Quando se fala em sistemas analógicos, temos bandas principais como A, B, E, F e R, cada uma com 8 canais próprios. A mágica está em evitar interferências entre os canais e saber escolher corretamente.

• Banda A: Equipe BlackSheep (TBS), RangeVideo, SpyHawk, FlyCamOne USA
• Banda B: FlyCamOne Europa
• Banda R: Raceband
• Banda E: HobbyKing, Foxtech
• Banda F: ImmersionRC, Iftron

Bandas como a Raceband têm uma separação maior, ideal para quem gosta de voar sozinho ou em pequenos grupos.

Sistemas Digitais de FPV (DJI, Walksnail, HDZero)

No mundo digital, as coisas ficam um pouco mais fáceis, mas não menos desafiadoras:

• DJI/Walksnail 25mbps (FCC): Suporte a 8 canais.
• DJI/Walksnail 50Mbps (FCC): Suporte a 3 canais (largura de banda dupla).
• Walksnail Race Mode (FCC): Suporte a 15 canais, resolução limitada em 540p.
• HDZero (FCC): Permite a transmissão em 8 canais, mas atenção às regulamentações locais.

Como escolher um canal para voar FPV

Se você voa solo, a liberdade é sua! Escolha qualquer canal, mas com cautela — quanto mais longe dos canais WiFi, melhor. Já ao voar em grupo, a diplomacia na escolha de canais é essencial para evitar aquela famosa treta de interferência e quedas indesejadas. Aqui estão algumas dicas mais práticas:

Voando Sozinho

Foque em canais de frequência mais baixa para maior potência de saída, como por exemplo o canal R1, que tem maior potência de saída do que o canal R8.

Se você estiver voando dentro de casa (por exemplo, um tinywhoop), provavelmente tem um roteador WiFi de 5,8 GHz por perto, nesse caso é melhor usar um canal longe da frequência WiFi (5170 MHz – 5835 MHz). Por exemplo, para Raceband R8 seria uma boa escolha.

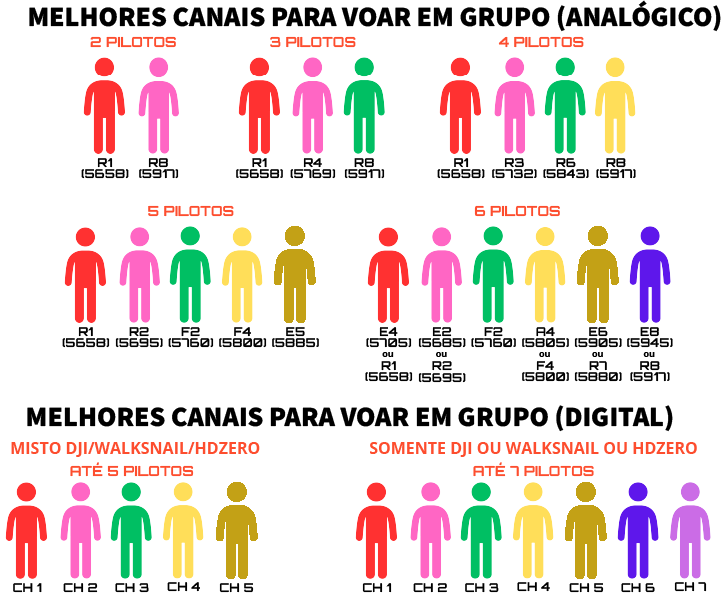

Voando em Grupo

Embora os canais dos sistemas digitais geralmente tenham separações maiores, os canais próximos ainda podem se sobrepor e causar interferências.

Raceband tem as separações mais amplas em 37MHz entre canais e não tem nenhuma sobreposição, mas isso não significa que Raceband pode suportar todos os 8 pilotos voando ao mesmo tempo. Temos que levar em conta as “frequências IMD”.

Você também pode precisar conseguir mudar seu canal durante o voo, para evitar interferências uns dos outros. Lembre-se de ser ético e atencioso, descubra antes de ligar seu drone de FPV quais canais VTX estão sendo usados.

JAMAIS ligue seu drone sem antes comunicar verbalmente à todos os que estão voando, para que eles tragam seus drones para perto ou baixem a altitude para evitar interferências de sinal e equipamentos quebrados.

Para pilotos de DJI / Walksnail / HDZero, é possível voar tudo misturado ou somente cada um dos sistemas. Mas fique muito atendo à sobreposição dos canais de cada sistema na tabela lá de cima, para evitar interferências indesejadas. Por segurança, utilize até 5 pilotos quando misturado entre os sistemas.

Pilotos de DJI ou Walksnail, NUNCA devem usar os canais públicos (RP ou CH8) como canal de voo principal, porque ele é usado para sincronização inicial do conjunto quando é ligado. Também devem evitar usar a taxa de bits em 50Mbps (40Mhz na DJI), principalmente para voar em grupo.

🔹 Porque continua tentando aprender sobre Drones de FPV sozinho mesmo quando você sabe que não deveria? Saiba Mais

O que é frequência IMD?

IMD significa distorção de intermodulação, o que significa basicamente que duas frequências diferentes podem formar uma frequência harmônica.

Por exemplo, se tivermos um piloto usando F2 (5760MHz), um segundo piloto usando F4 (5800MHz) e um terceiro piloto usando F6 (5840MHz), embora essas frequências tenham separação boa o suficiente em 40MHz, o Piloto 3 ainda pode ter interferência por causa do IMD. F2 e F4 juntos podem formar um sinal harmônico que aparece em F6. Embora esse sinal harmônico seja mais fraco, pode ser o suficiente para causar interferência no terceiro piloto que está em F6.

Você pode calcular a frequência IMD com esta equação: F1 x 2 – F2 (5760×2-5800=5720)

E você obterá um segundo valor trocando F1 e F2: F2 x 2 – F1 (5800×2-5760=5840). E 5840 é exatamente F6.

Antenas e posicionamento

Escolher antenas de qualidade para seu conjunto é um fator decisório para se ter a melhor performance do sistema que você usa. Aqui temos uma aula completa sobre antenas para você assistir. O principal ponto é não misturar antenas de polarizações diferentes, porque isto causa uma perda significativa de sinal. A polarização das antenas do Transmissor e Receptor devem ser iguais para melhor performance de RF. Utilizar antenas direcionais no Óculos de FPV vai melhorar bastante a qualidade do sinal mesmo dentro de construções ou atrás de obstáculos.

Outro ponto muito importante é o posicionamento das antenas e seu como piloto. Neste artigo temos uma explicação detalhada sobre o assunto.

Evitando Interferências com Redes WiFi

Nos dias de hoje, quase todo mundo tem um roteador WiFi 5.8GHz, e isso pode ser um vilão para o seu voo. Uma dica amiga é: escolha canais fora do espectro padrão do WiFi, como o Raceband 8 ou os canais Digitais 6 e 7. O WiFi pode sim causar interferência no seu sinal se você não tomar os devidos cuidados!

E Quanto aos Canals Proibidos?

Nem todos os canais de 5.8GHz são legais. Canais como “L”, “U” e “O” são os vilões fora da lei, especialmente nos EUA e Europa. Melhor ficar longe deles para evitar problemas — e talvez, manter sua conta bancária a salvo de multas! 😅

🔹 Se você quer aprender a pilotar drones FPV e não sabe por onde começar, este curso é para você! Saiba Mais

E aí está! Armado com esse conhecimento, você está pronto para conquistar os céus e brilhar como um verdadeiro piloto de FPV!

---
